Hauptwellen-Dichtungsselbststeuerventil des Baihetan-Wasserkraftwerks

Detaillierte Beschreibung

1. Einführung in die Anwendung vor Ort

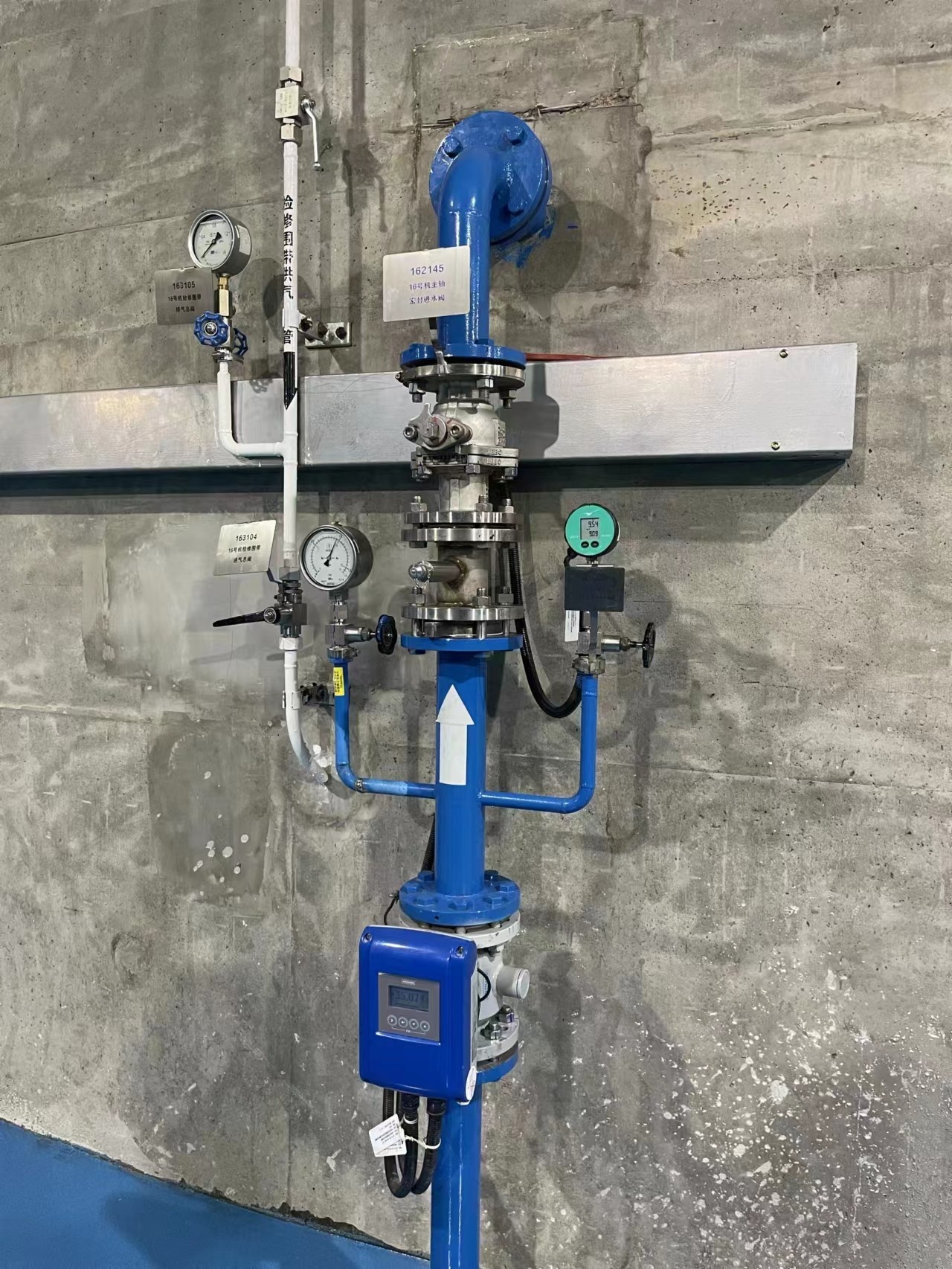

1.1 Ventilmontageort: Hauptwellen-Dichtungsleitung des Baihetan-Wasserkraftwerks, Nennweite DN65, Nenndruck: PN25, vertikale Rohrinstallation.

1.2 Mediumprozessparameter: Nennweite DN65, Nenndruck: PN25, Betriebsdruck: 1,2~1,7 MPa, Betriebstemperatur: Raumtemperatur, Medium: Jinsha-Flusswasser.

1.3 Ventilbetriebszustand

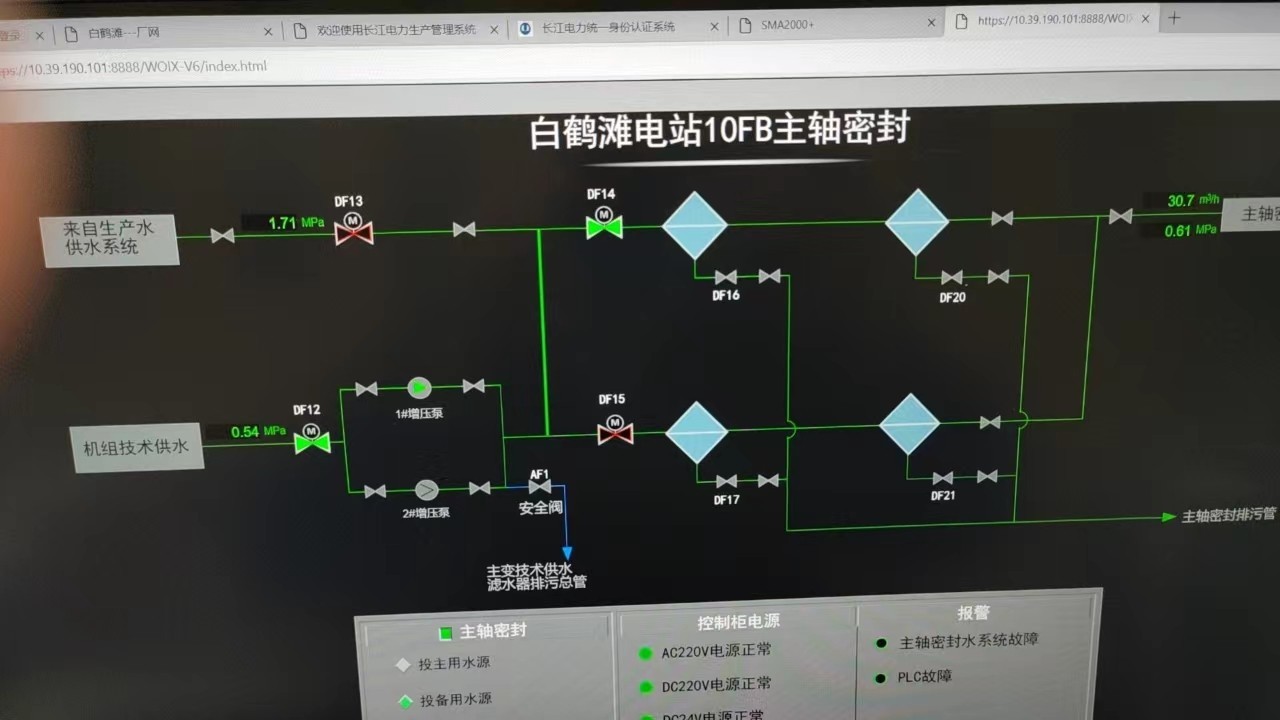

(1) Der Druck in den beiden Wasserleitungen vor dem Ventil ist unterschiedlich und beträgt 1,2 bis 1,7 MPa.

(2) Der stabile Druck nach dem Ventil beträgt 0,7 bis 0,8 MPa.

2. Herausforderungen und Probleme

Der Druck in den beiden Rohrleitungen am Ventileinlass ist unterschiedlich. Der Druck nach dem Ventil muss je nach tatsächlichem Bedarf zwischen 0,7 und 0,8 MPa liegen.

3. Von EICMATION empfohlene Lösung

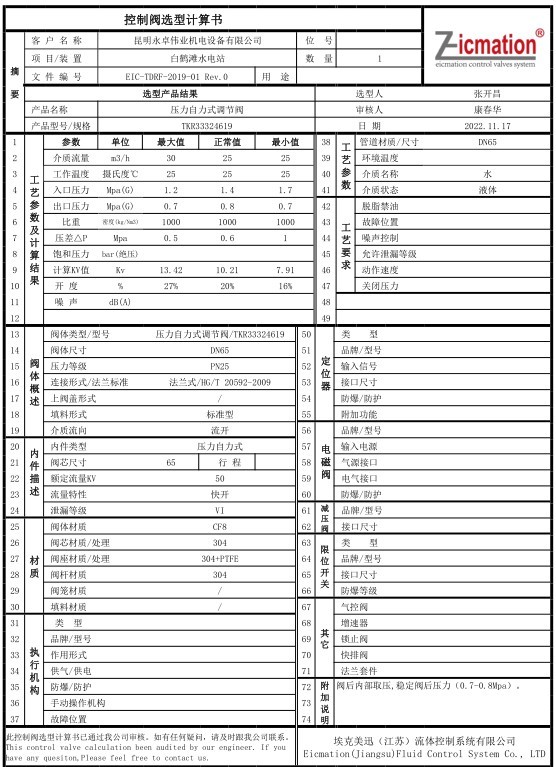

Lösung: Druckselbsttätiges Regelventil, Druckabnahme im Ventilauslass, stabiler Druck nach dem Ventil (0,7-0,8 MPa), Ventilkörper/Innenleben: CF8/304, Dichtung: PTFE, Druckstufe: PN25, Anschluss: Standardflansch, DN65.

Konstruktionsmerkmale des selbsttätigen (nachgeschalteten) Druckregelventils:

Ein selbsttätiges (nachgeschaltetes) Druckregelventil besteht aus einem Regelventil, einem Stellantrieb und einer Feder mit eingestelltem Druck. Es eignet sich zur Druckregelung nach dem Ventil in Rohrleitungssystemen mit nicht korrosiven Flüssigkeiten, Gasen und Dampf. Wenn der Druck nach dem Ventil steigt, schließt sich das Regelventil.

Die Hauptmerkmale sind wie folgt: 1. Druckausgleichsfunktion, hohe Empfindlichkeit; 2. Geräuscharm, zuverlässige Leistung, wartungsfrei; 3. Standardisierte modulare Konstruktion; 4. Durch Kombinationsteile sind mehrere Kombinationsregelungen möglich.
