Lösung für Großdurchmesser-Elektroregelventile
Projektbedarf: 1. Elektromotorisches Regelventil DN400 PN25
2. Elektromotorisches Regelventil DN600 PN25
Projektübersicht:
Grozăvești-Kraftwerk, Grozăvești-Kraftwerk, Rumänien, installiert im Haupt- und Bypass-Rohr des Kessels, zur Regulierung des Warmwasserflusses im Heizsystem.
Projektparameter:
Medium: Heißwasser
Betriebsdruck: nor/max: 12 bar / 20 bar
Betriebstemperatur: nor/max: 130 °C / 150 °C
Material: Ventil-Innenleben WCB/304
Elektroausstattung: Intelligente elektrische Regulierung, 380 VAC, Geräusch: <65 dB,
Projektlösung:
1. Entsprechend den Kundenanforderungen wurde nach Parameterberechnung ein GLOBE-Einzelsitz-Regelventil ausgewählt. Aufgrund des großen Durchmessers wurden zur Erhöhung der Lebensdauer des Ventils die Dichtflächen von Ventilscheibe und Ventilsitz einer Härtebehandlung mit STL unterzogen. Die Elektroausstattung verwendet ein intelligentes Steuermodul der C-Serie, das die Anforderungen der Kunden an die automatische Steuerung vollständig erfüllt. Aufgrund der hohen Schubkraft wird ein Mehrumlaufmotor mit Schubkraftverstärker verwendet, der die Antriebsanforderungen des Ventils vollständig erfüllt.
2. Der Kunde hat auch klare Anforderungen an die Geräuschentwicklung der Ausrüstung, die unter 65 dB liegen muss. Daher kontrolliert unser Unternehmen während der Herstellung der Elektroausstattung des Ventils die Bearbeitungsgenauigkeit der Innenbauteile streng, um die Genauigkeit der Bauteilpassung zu gewährleisten. Die Innenbauteile des Ventils verwenden einen mehrlochigen, geräuscharmen Ventilsitz, um die Geräuschentwicklung effektiv zu reduzieren. Gleichzeitig werden dem Kunden Vorschläge zur Ventilmontage unterbreitet, wobei Durchmesseränderungen vor und nach dem Ventil so weit wie möglich reduziert und die Länge der geraden Rohrabschnitte vor und nach dem Ventil verlängert werden. Gleichzeitig werden die Rohrleitungen vor und nach dem Ventil effektiv abgestützt, um Geräusche durch Vibrationen zu vermeiden.
Projektfertigungsprozess und Bilder:

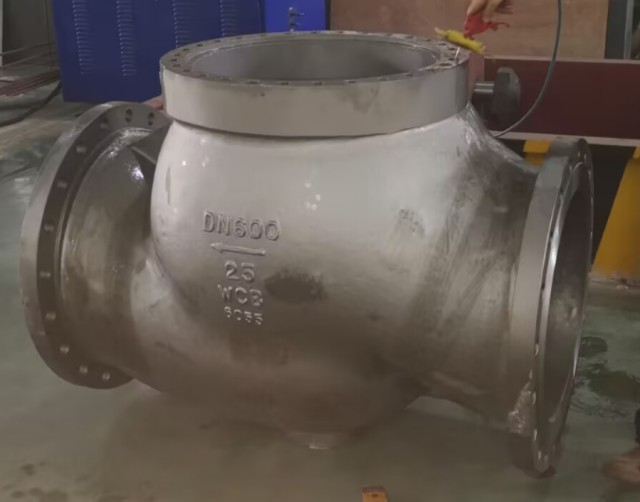

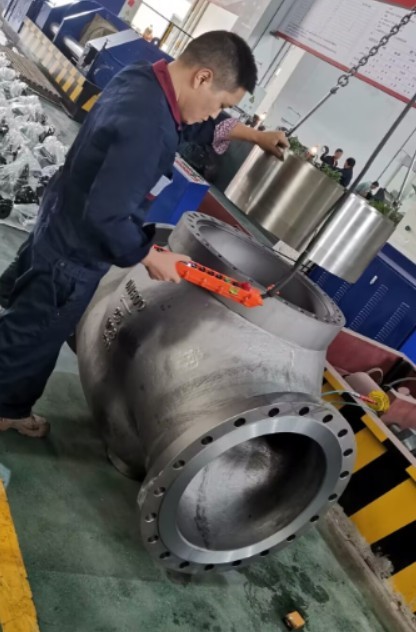

Ventilkörper

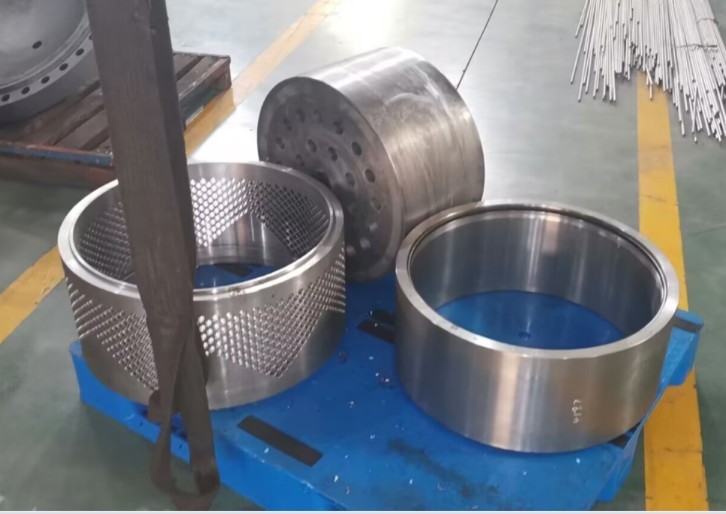

Innenleben
Montage

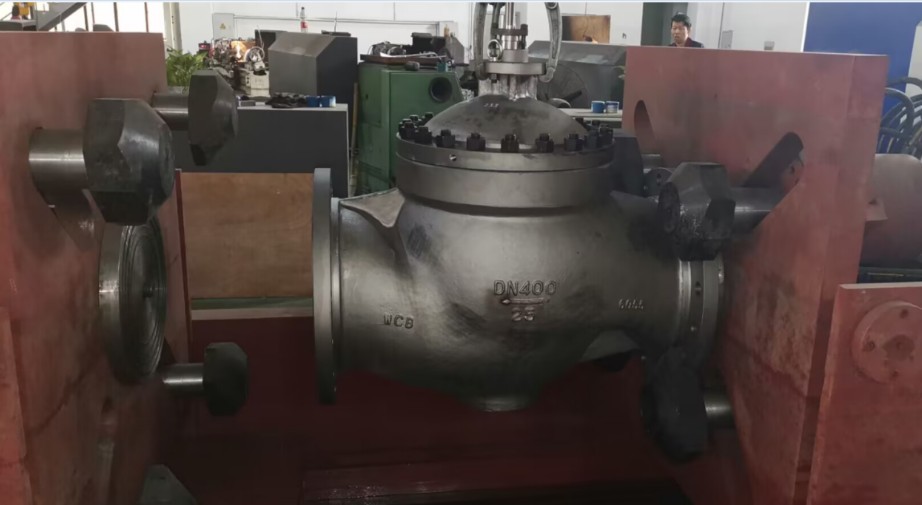

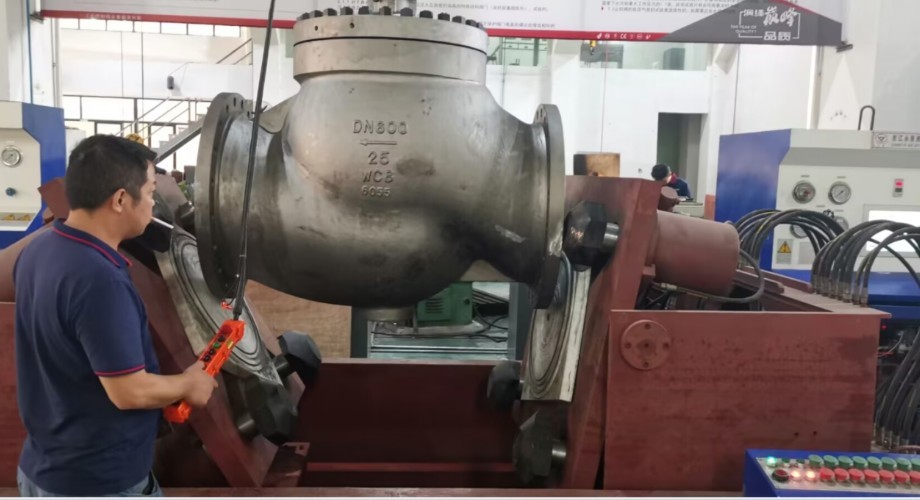

Prüfung

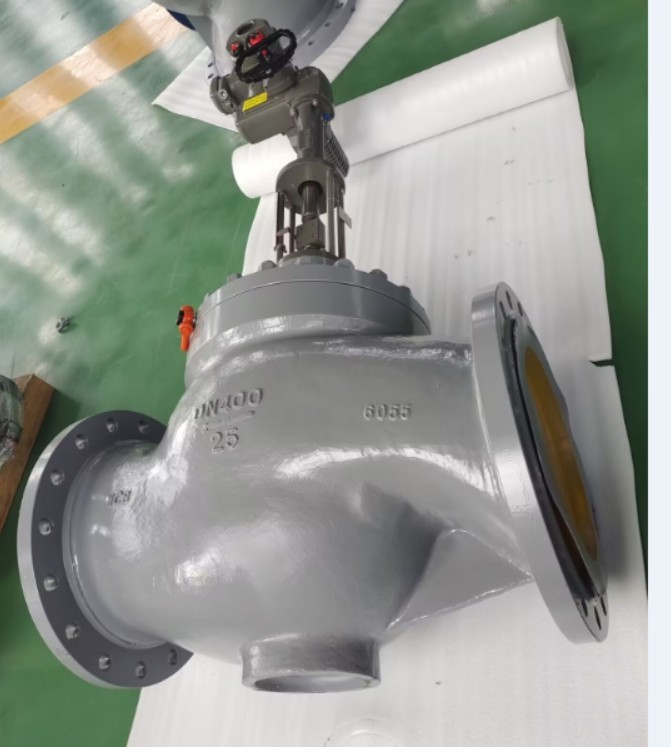

Fertigprodukt
