Auswahlkonzept für große 3-Wege-Umschaltschieber
1. Einführung in die Anwendung vor Ort
In vielen Bereichen wie der Metallurgie, der chemischen Industrie und dem Umweltschutz gibt es zahlreiche Systeme zur Förderung von Gasen oder Flüssigkeiten. Für das Umschalten von Medien in Mehrwege-Rohrleitungen werden häufig Dreiwegeventile eingesetzt. Ihr Zweck besteht darin, sicherzustellen, dass das Medium gemäß der vorgesehenen Einzelrohrleitung transportiert wird und eine unzulässige Aufteilung oder Vereinigung vermieden wird. Üblicherweise werden hauptsächlich Dreiwege-Kugelhähne verwendet. Aufgrund der Strukturbeschränkungen von Kugelhähnen ist der Durchmesser in der Regel klein. Wenn große Dreiwege-Kugelhähne zum Umschalten verwendet werden, sind die Kosten zum einen zu hoch und zum anderen sind sie zu schwer und unhandlich. Daher wird ein Ventil benötigt, das für das Umschalten von Dreiwege-Rohrleitungen mit großem Durchmesser geeignet ist.
2. Herausforderungen und Probleme
1. Großer Durchmesser, synchronisierte Bedienung.
2. In einigen Fällen treten hohe Temperaturen auf.
3. Umschalten mit gleichem oder unterschiedlichem Durchmesser, spezielle Abmessungen oder komplexe Rohrleitungsanschlüsse.
4. In einigen Fällen sind hohe Anforderungen an die Dichtheit der nach dem Umschalten verbleibenden Leitung erforderlich.
Von EICMATION empfohlene Lösung
1. Für große Durchmesser werden kostengünstige Absperrklappen verwendet, zwei oder mehr Klappen mit einer synchronisierten Stangenbetätigung;
2. Für den Hochtemperatureinsatz können Ventile mit harter Abdichtung oder niedrig belastete Absperrklappen verwendet werden, wobei der Ständer erhöht wird, um die Wärmeabfuhr zu verbessern;
3. Bei unterschiedlichen Anschlüssen oder komplexen Rohrleitungen mit mehreren Kanälen können die zum Ventil passenden Armaturen an die jeweiligen Anforderungen angepasst werden. Die komplette Montage und Inbetriebnahme erfolgt vor dem Verlassen des Werks;
4. Je nach Dichtungsanforderung können Ventile mit einer Dichtungsstruktur mit Mittellinie, Doppel- oder Dreiexcenter-Absperrklappe verwendet werden. Auch niedrig belastete Ausführungen für Niederdruck-Belüftungsrohre sind möglich.

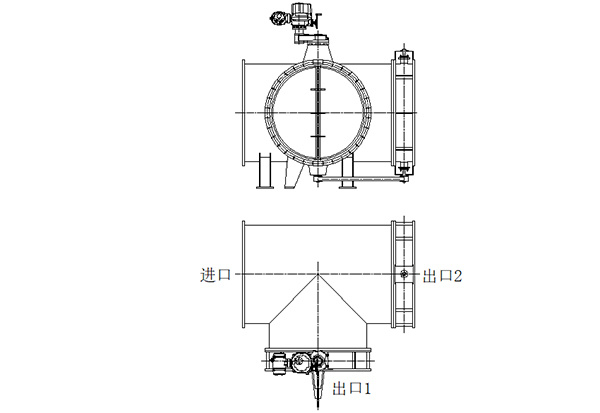

5. Die von unserem Unternehmen angebotene Absperrklappe für den Dreiwege-Umschalter mit großem Durchmesser ist in der folgenden Abbildung dargestellt. Sie umfasst zwei Auslassklappen, ein Dreiwege-Rohrteil und eine Stangenbaugruppe. Für die beiden Auslassklappen können vollverschweißte Belüftungsklappen oder Dichtklappen (Mittellinie, Doppel- oder Dreiexcenter-Absperrklappe) verwendet werden. Das Dreiwege-Rohrteil ist vollverschweißt. Die beiden Klappen sind durch eine Stange miteinander verbunden und werden von einem Stellantrieb angetrieben. Eine der beiden Auslassklappen ist die Hauptklappe und die andere die Nebenklappe. Die Hauptklappe wird vom Stellantrieb angetrieben, die Nebenklappe wird über die Stangenbaugruppe von der Hauptklappe angetrieben. Beide Klappen werden von einem Stellantrieb angetrieben, um einen synchronen Betrieb zu gewährleisten.
