Lösung für Absperrklappen mit niedrigem Last- und Leckagevolumen

Der Kunde verwendet unsere Niederlast-Drehschieber zur Regulierung des Luftstroms in den Heißöfen eines Stahlwerks. Das Medium ist Stickstoff. Die Rohrleitungen haben die Durchmesser DN40 und DN125. Messdaten vor Ort zeigen bei einem Druck von 6 kPa einen Stickstoffdurchfluss von 43 m³/h bei vollständig geöffnetem DN40-Ventil und 24 m³/h bei vollständig geschlossenem Ventil. Die Leckrate übersteigt 50 %. Bei einer Leckrate von 3 % sollte der Durchfluss bei vollständig geschlossenem Ventil 1,3 m³/h nicht überschreiten.

Detaillierte Beschreibung

Betriebsbeschreibung: Der Kunde verwendet unsere Niedriglast-Klappenventile zur Regulierung des Luftstroms in den Heizofenleitungen eines Stahlwerks. Das Medium ist Stickstoff. Die Rohrleitungsdurchmesser betragen DN40 und DN125. Messdaten vor Ort zeigen, dass bei einem Druck von 6 kPa bei voll geöffnetem DN40-Ventil ein Stickstoffdurchfluss von 43 m³/h und bei geschlossenem Ventil ein Durchfluss von 24 m³/h gemessen wurde. Die Leckrate übersteigt 50 %. Bei einer Leckrate von 3 % sollte der Durchfluss bei geschlossenem Ventil 1,3 m³/h nicht überschreiten.

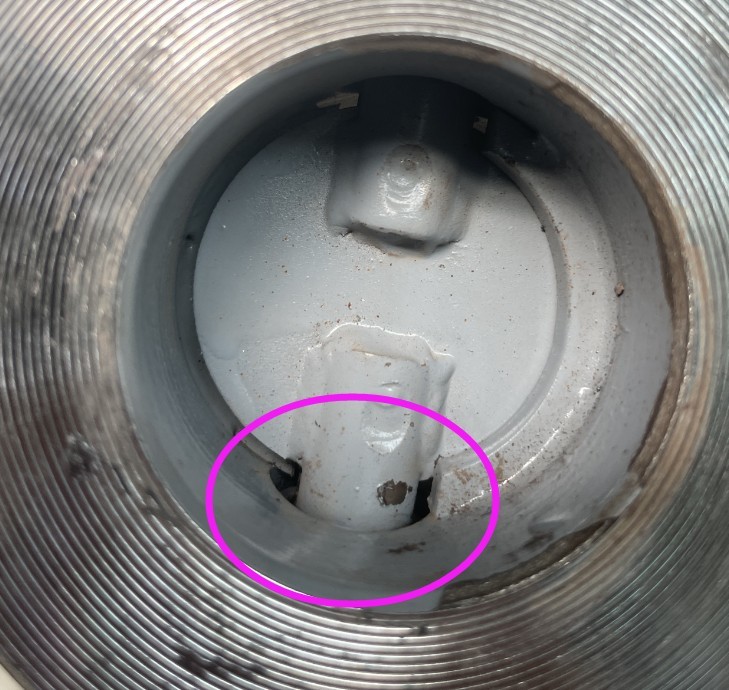

Die Fotos vor Ort zeigen, dass das Ventil unseres Unternehmens einen großen Spalt an der Wellenbohrung aufweist, wodurch an dieser Stelle keine wirksame Abdichtung vorhanden ist und es zu einem hohen Leckverlust kommt.

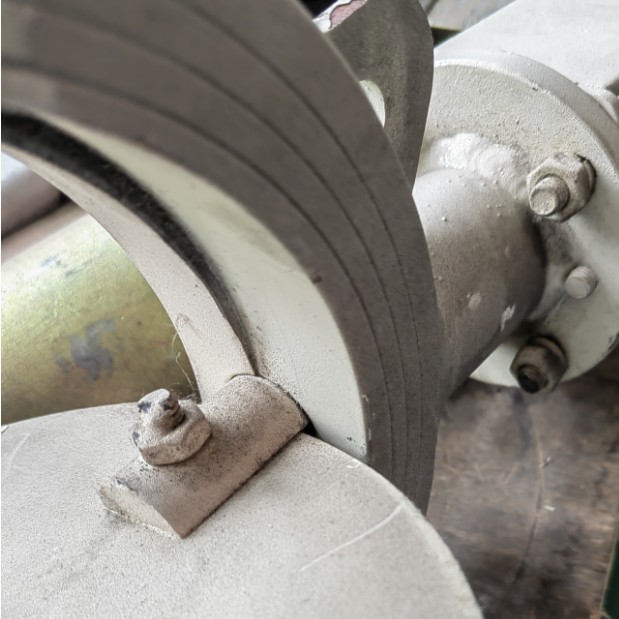

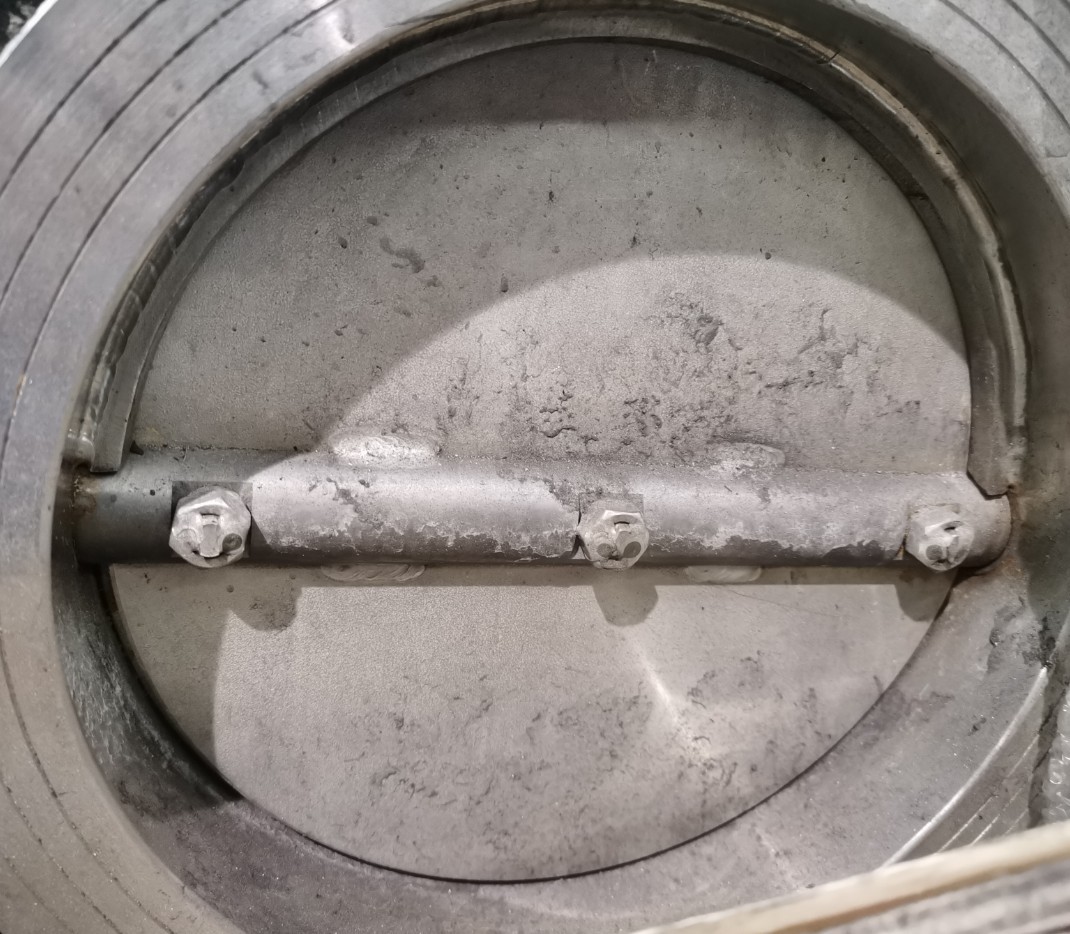

Zustand der Dichtflächen des ursprünglichen Ventils

Verbesserungsvorschläge:

Lösung 1: Das Ventilgehäuse behält die aktuelle Sicherungsringform bei, der Sicherungsring wird jedoch verlängert, um den Spalt zur Ventilspindel so gering wie möglich zu halten und um zu verhindern, dass Kunden vor Ort besondere Anforderungen an die Leckrate stellen.

Lösung 2: Bei Nennweiten ≤ DN300 kann eine Dichtfläche in das Ventilgehäuse eingearbeitet werden. Dies spart Zeit und Kosten für das Schweißen von Sicherungsringen und gewährleistet gleichzeitig eine wirksame Abdichtung des Ventils.

Die oben genannten Verbesserungsvorschläge lösen nicht nur das Problem des Leckverlusts, sondern verbessern auch die Optik des Ventils.
