Branchenspezifische Technologielösungen der Jia Hua Coal Chemical Co., Ltd.
1. Produktspezifikationen; Handkugelhahn, Material: CF8M, Dichtung: Weichdichtung, Druckstandard: PN16 Nennweite; DN125.
2. Vor-Ort-Bedingungen; Das Ventil ist horizontal in der Rohrleitung installiert und fördert die Mutterlauge aus dem Tank. Das Ventil zeigt eine starke Säure mit einem pH-Wert von 0,5-4,5. Das Medium ist Mutterlauge (enthält S-, CI-Ionen) und kristallisiert leicht; geringe Härte.
3. Betriebstemperatur und -druck vor Ort; 3-5 kg, 40 Grad.
4. Verwendung des Ventils vor Ort; Das Ventil weist ein äußeres Leck auf. Nach etwa 12 Monaten Gebrauch trat ein äußeres Leck auf.
5. Ursachen für das äußere Leck des Ventils; Das Ventil ist stark korrodiert. Das Medium enthält starke Säuren. Das Rohrleitungsmaterial vor Ort besteht aus Kunststoff.
II. Herausforderungen und Probleme
1. Das Ventil muss sowohl korrosionsbeständig als auch verschleißfest sein.

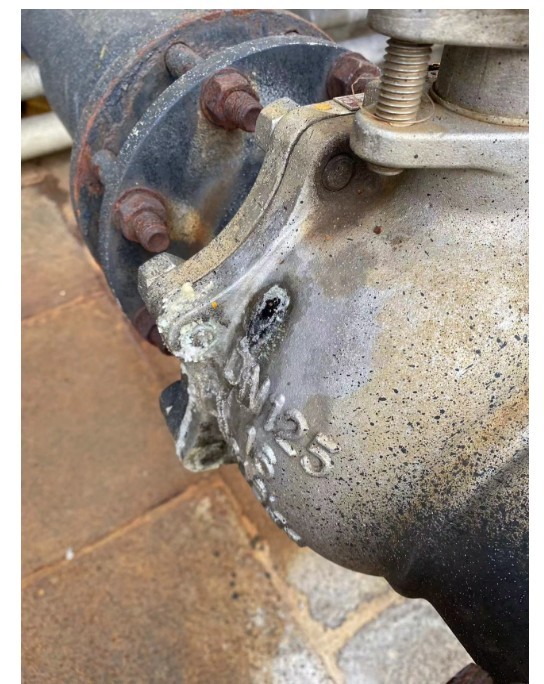

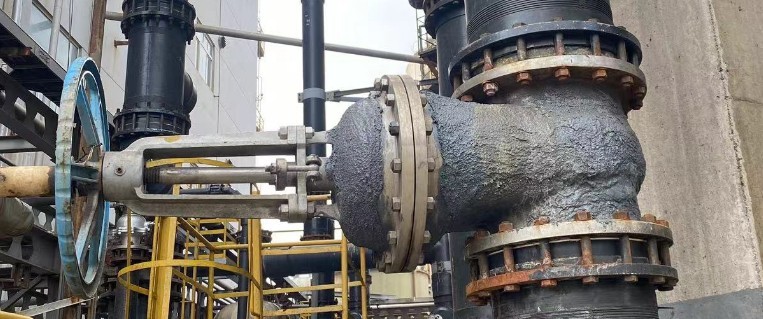

Fotos des zuvor verwendeten Ventils
III. Von EICMATION empfohlene Lösung

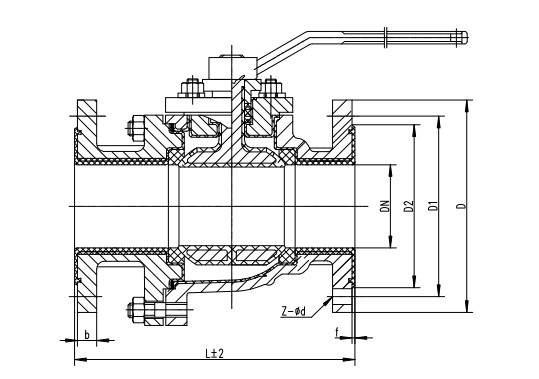

Verwendung eines ausgekleideten Ventils
Der von Ekmexun ausgekleidete Kugelhahn hat eine Volldurchgangsstruktur. Der Strömungskanal und die Flüssigkeitskontaktbereiche sind vollständig mit einer PTFE-Beschichtung ausgekleidet und sind beständig gegen starke Säuren und Laugen. Sie werden häufig in stark korrosiven Umgebungen eingesetzt. Gleichzeitig kann es im gesamten Druckbereich dicht geschlossen werden, was die Wartung des Rohrleitungssystems erleichtert. Kugel und Ventilschaft sind einteilig ausgeführt, wodurch die Möglichkeit eines Herausdrückens des Ventilschafts aus dem Ventilkörper durch Druckänderungen ausgeschlossen wird und die Betriebssicherheit im Projekt grundlegend gewährleistet ist. Die Struktur ist kompakt und rationell, der Innenraum des Ventils ist minimal, wodurch die Flüssigkeitsrückhaltung reduziert wird. Darüber hinaus sorgt das spezielle Pressverfahren für eine gute Dichtheit der Dichtflächen. In Kombination mit PTFE-Packungen erreicht das Ventil eine absolute Dichtheit.
Weitere Branchenanwendungen
