Bodenentleerungsventil des Reaktors
1. Einführung in die Anwendung vor Ort
In der Industrie werden bei der Herstellung von Materialien meist Reaktoren für Misch-, Fermentations-, Polymerisations- oder Zersetzungsreaktionen verwendet. Für den Transport des Materials am Boden des Reaktors werden Bodenventile verwendet. Dieses Ventil ist das erste Absperrventil für die Materialentladung. Übliche Ventile sind Hub-Auslaufventile, Hub-Auslaufventile, Kugelhahn am Tankboden, Messerklappen und Tellerventile. Bei Reaktoren für Lebensmittel und Arzneimittel werden für solche Bodenventile in der Regel hohe Anforderungen an die Oberflächenbeschaffenheit der Durchflussfläche gestellt, und es wird verlangt, dass die Materialrückstände im Ventilkörper so gering wie möglich gehalten werden. Kugelhähne am Tankboden sind hierfür besonders geeignet.
2. Herausforderungen und Probleme
1. Verbindung mit dem Reaktor: Das Bodenventil muss so nah wie möglich am Boden des Reaktors angebracht werden, ohne die Bedienung zu beeinträchtigen;
2. Die Durchflussfläche muss poliert werden;
3. Der Ventilkörper sollte so wenig wie möglich Rückstände aufweisen. Gegebenenfalls muss das Ventil auch mit einer Isolierhülle versehen werden;
4. Die Position der Antriebseinrichtung darf den Reaktor nicht behindern und muss einfach zu bedienen sein;
Von EICMATION empfohlene Lösung
1. Das Ventilgehäuse wird mit einem kundenspezifischen konkaven Flansch direkt am Boden des Kessels befestigt und verschweißt, um die Dichtfläche des Ventilsitzes maximal dicht am Kesselboden zu halten und Materialrückstände durch Verbindungsprobleme zu reduzieren;
2. Die Durchflussfläche und der Kugelhahn des Hygienekugelhahns werden poliert, um die Oberflächenbeschaffenheit zu verbessern und Materialrückstände zu reduzieren;
3. Der Ventilsitz kann optional in Vollverkleidung ausgeführt werden, um die Materialrückstände im Ventilkörper weiter zu reduzieren;

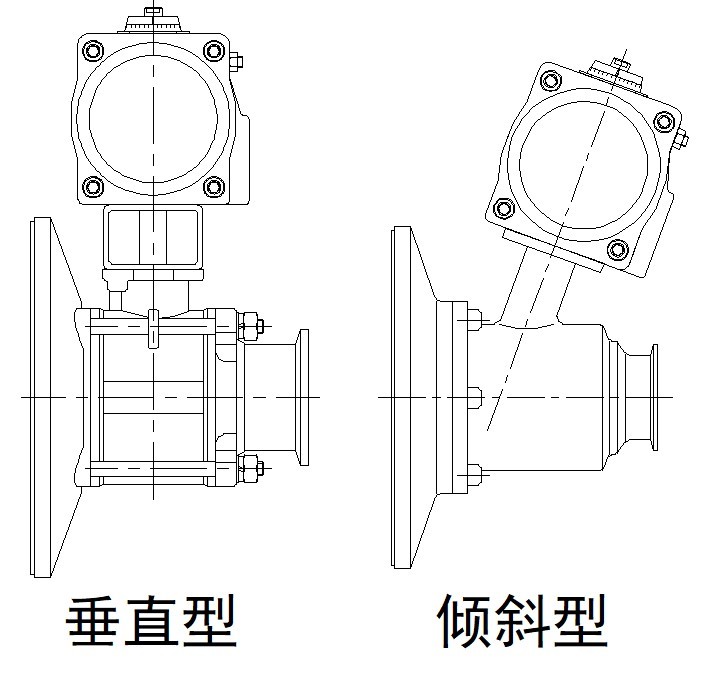

4. Der hygienische Kugelhahn am Tankboden ist dreiteilig aufgebaut. Die Montageplattform im Mittelteil kann vertikal oder schräg ausgeführt werden (siehe Abbildung unten). Es ist zu beachten, dass der Ventilsitz bei schräger Ausführung nur halb umschlossen ist. Sowohl die vertikale Ausführung mit Stütze als auch die schräge Ausführung mit Winkel ermöglichen eine vom Reaktor entfernte Antriebseinrichtung, die einfach zu bedienen ist.
