Auswahlkonzept für große 3-Wege-Umstellklappen
1. Einführung in die Anwendung vor Ort
In der Metallurgie, Chemie und Umwelttechnik gibt es viele Gas- oder Flüssigfördersysteme. Für das Umschalten von Medien in Mehrwegeleitungen werden oft Dreiwegeventile verwendet, um sicherzustellen, dass das Medium in einer einzigen Leitung gemäß der Vorgabe transportiert wird und eine unzulässige Aufteilung oder Zusammenführung vermieden wird. Üblicherweise werden hauptsächlich Dreiwege-Kugelhähne verwendet. Aufgrund der Strukturbeschränkungen von Kugelhähnen ist der Durchmesser in der Regel klein. Wenn große Dreiwege-Kugelhähne zum Umschalten verwendet werden, sind die Kosten zum einen zu hoch und zum anderen sind sie zu schwer und unhandlich. Daher wird ein Ventil benötigt, das für das Umschalten von Dreiwegeleitungen mit großem Durchmesser geeignet ist.
2. Herausforderungen und Probleme
1. Großer Durchmesser, synchroner Betrieb.
2. In einigen Fällen treten hohe Temperaturen auf.
3. Umschalten mit gleichem oder unterschiedlichem Durchmesser, spezielle Einbaumaße oder komplexe Rohrleitungsanschlüsse.
4. In einigen Fällen sind die Anforderungen an die Dichtheit der nach dem Umschalten verbleibenden Leitung sehr hoch.
Von EICMATION empfohlene Lösung
1. Für große Durchmesser werden kostengünstige Absperrklappen verwendet, zwei oder mehr Klappen mit einer Verbindungsstange für den synchronen Betrieb;
2. Für den Hochtemperatureinsatz können Ventile mit harter Abdichtung oder niedrig belastete Klappen verwendet werden, wobei der Ständer zur Wärmeableitung erhöht wird;
3. Bei unterschiedlichen Anschlüssen oder komplexen Mehrwegeumschaltungen können die zum Ventil passenden Armaturen an die jeweiligen Anforderungen angepasst werden und werden zusammen mit dem Ventil vor dem Verlassen des Werks komplett montiert und getestet;
4. Je nach Dichtungsanforderung können Ventile mit Dichtungsstruktur, mit Mittellinie, Doppel- oder Dreiexcenter-Klappen verwendet werden, oder es können niedrig belastete Typen für Niederdruck-Belüftungsrohre verwendet werden.

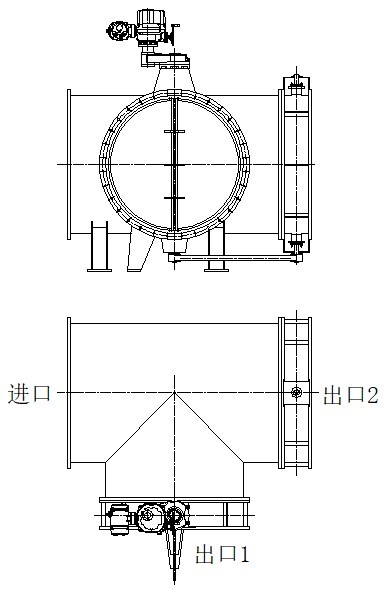

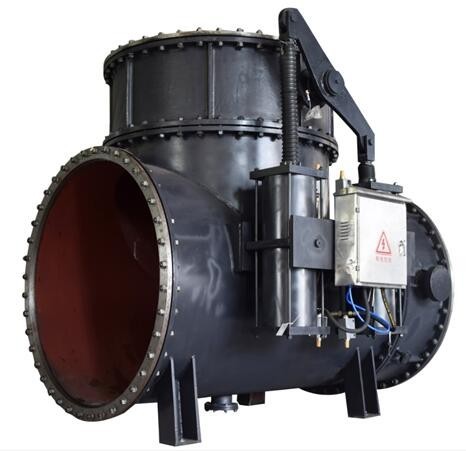

5. Die Struktur des von unserem Unternehmen angebotenen Dreiwege-Umschlagventils mit großem Durchmesser ist in der folgenden Abbildung dargestellt und umfasst zwei Auslassklappen, ein Dreiwege-Rohrteil und eine Verbindungsstangenbaugruppe. Für die beiden Auslassklappen können vollverschweißte Belüftungsklappen oder Dichtklappen (Mittellinie, Doppel- oder Dreiexcenter-Klappe) verwendet werden. Das Dreiwege-Rohrteil ist vollverschweißt. Die beiden Klappen sind durch eine Verbindungsstange verbunden und werden von einem Stellantrieb angetrieben. Die beiden Auslassklappen bestehen aus einem Hauptventil und einem Nebenventil. Das Hauptventil ist mit einem Stellantrieb ausgestattet, und das Nebenventil ist über eine Verbindungsstangenbaugruppe mit dem Hauptventil verbunden. Beide Ventile werden von einem Stellantrieb angetrieben, um einen synchronen Betrieb zu gewährleisten.
