Produktdetails
- 产品描述
- 产品组合图
-

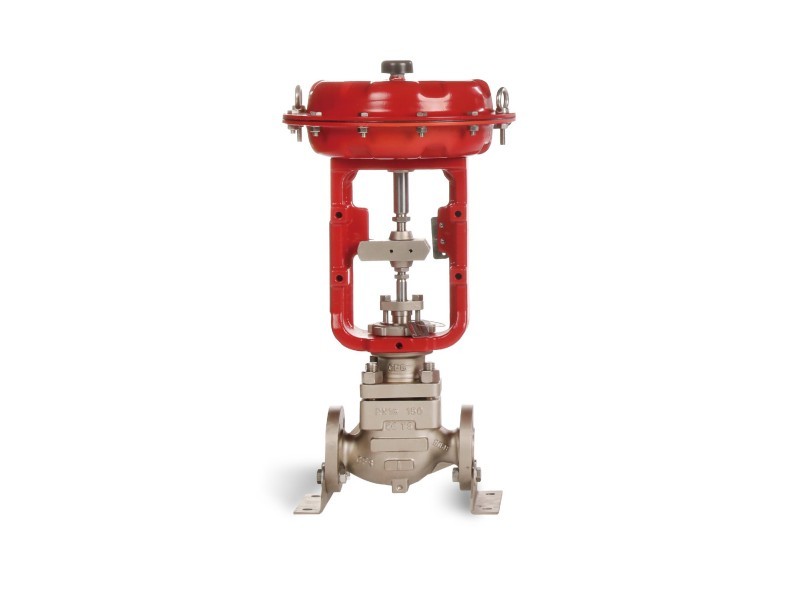

Das T-Serien-Regelventil ist ein Kugelhahn, eines der am häufigsten verwendeten und zuverlässigsten Produkte in der Prozesskontrolle. Es ist in verschiedenen Ausführungen und Strukturen erhältlich und für verschiedene Betriebsbedingungen geeignet. Die T-Serien-Regelventile von EICMATION zeichnen sich durch ein modulares Design aus, wobei verschiedene Strukturformen austauschbar sind, was die Wartungskosten vor Ort erheblich reduziert. Derzeit gibt es zwei Hauptstrukturen der T-Serie: TA-Serie unbalancierte Einzelsitzregelventile und TG-Serie balancierte Hülsen-Einzelsitzregelventile.
Das TA-Serien-unbalancierte Einzelsitzregelventil verwendet eine oben geführte unbalancierte Struktur, ist hochfest, hochbelastbar, verfügt über einen S-förmigen Strömungskanal, geringe Druckverlust, einen hohen Durchflussbeiwert, einen großen Regelbereich und eine hohe Genauigkeit der Durchflusseigenschaften. Der Ventilkörper dient zum Anpressen des Ventilsitzes, wodurch die seitliche Belastung und die Ventilhubbewegung reduziert und die Reibung verringert werden, was die Lebensdauer des Regelventils verlängert. Das Design mit offenem Durchfluss sorgt dafür, dass die Richtung des Mediums in Richtung des Öffnens des Regelventils verläuft, wodurch eine gute Steuerbarkeit bei geringem Durchfluss gewährleistet wird.
Das TG-Serien-balancierte Hülsen-Einzelsitzregelventil verwendet eine hülsengeführte Struktur und einen druckausgeglichenen Ventilkolben. Es ist für Hochlastanwendungen konzipiert und verwendet einen Ausgleichsdichtungsring, um den oberen Ventilsitz zu ersetzen und einen Doppelsitz in einen einzelnen Sitz umzuwandeln, der für Anwendungen mit hohen Dichtigkeitsanforderungen verwendet wird. Der Ventilkörper ist kompakt aufgebaut, der Flüssigkeitskanal ist S-förmig. Die Struktur verfügt über Leitflügel, die eine gleichmäßige Strömung des Fluids um die Hülse verbessern. Der Ventilkolben verwendet eine druckausgeglichene Struktur, ist für große Druckdifferenzen geeignet und das Design des ausgeglichenen Ventilkolbens sorgt für einen minimalen erforderlichen Stellantrieb, spart Kosten und wird häufig in der Fluidkontrolle von Rohrleitungen mit guter dynamischer Stabilität, mittleren und niedrigen Temperaturen und mittleren und niedrigen Drücken eingesetzt. Die TG-Serie erweitert sich je nach Struktur der Hülse auf die TI-Serie Mehrloch-Geräuscharme Regelventile, die TJ-Serie Labyrinth-Mehrstufen-Druckminderungsregelventile und die TQ-Serie Kombinationshülsen-Mehrstufen-Druckminderungsregelventile.
Technische Parameter
Typ: Durchgangs-Einzelsitz, Eck-Einzelsitz
Nennweite: DN15~DN50 unbalancierte Einzelsitzregelventile
DN50~DN400 balancierte Einzelsitzregelventile
Nenndruck: PN10~250, 150Lb~1500Lb Verbindungsart: Flansch, Schweißnaht BW
Ventilkörpermaterial: WCB, WCC, WC6, WC9, C5, LCB, LC2, LC3, CF8, CF8M, CF3M usw.
Durchflusskennlinie: Gleichprozent, linear, schnell öffnend
Regelverhältnis: 50:1 (100:1 kundenspezifisch)
Leckageklasse: ASME B16.104 Klasse IV (Metall-Ventilsitz)
ASME B16.104 Klasse VI (Weichsitz)
Ventildeckelform: Standardausführung: -30~+230℃
Rippenform: +230~600℃ Verlängerte Ausführung: -196~100℃
Wellrohrform: -196～600℃
Packung: V-förmige PTFE-Packung, PPL, flexible Graphit usw.

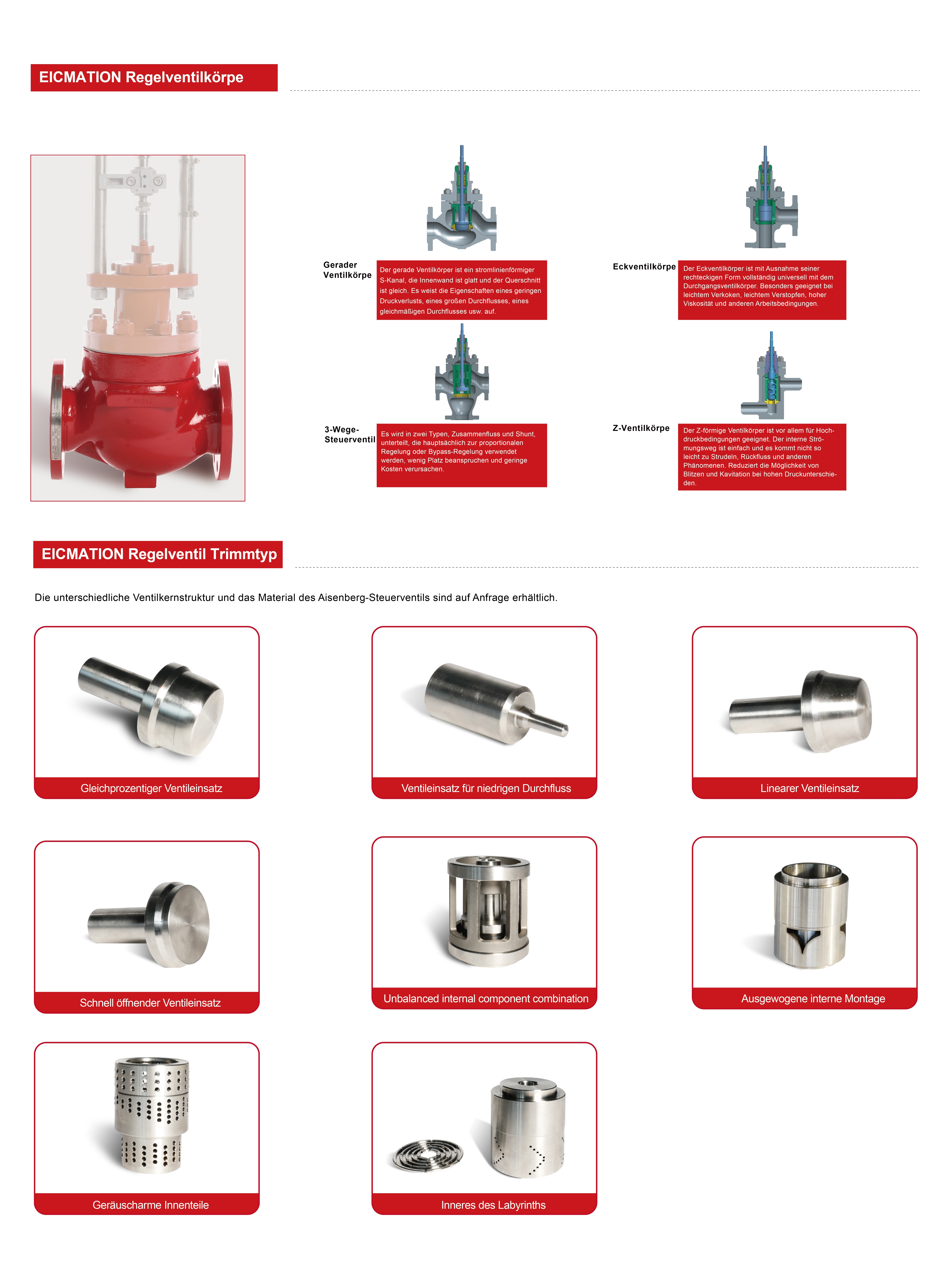

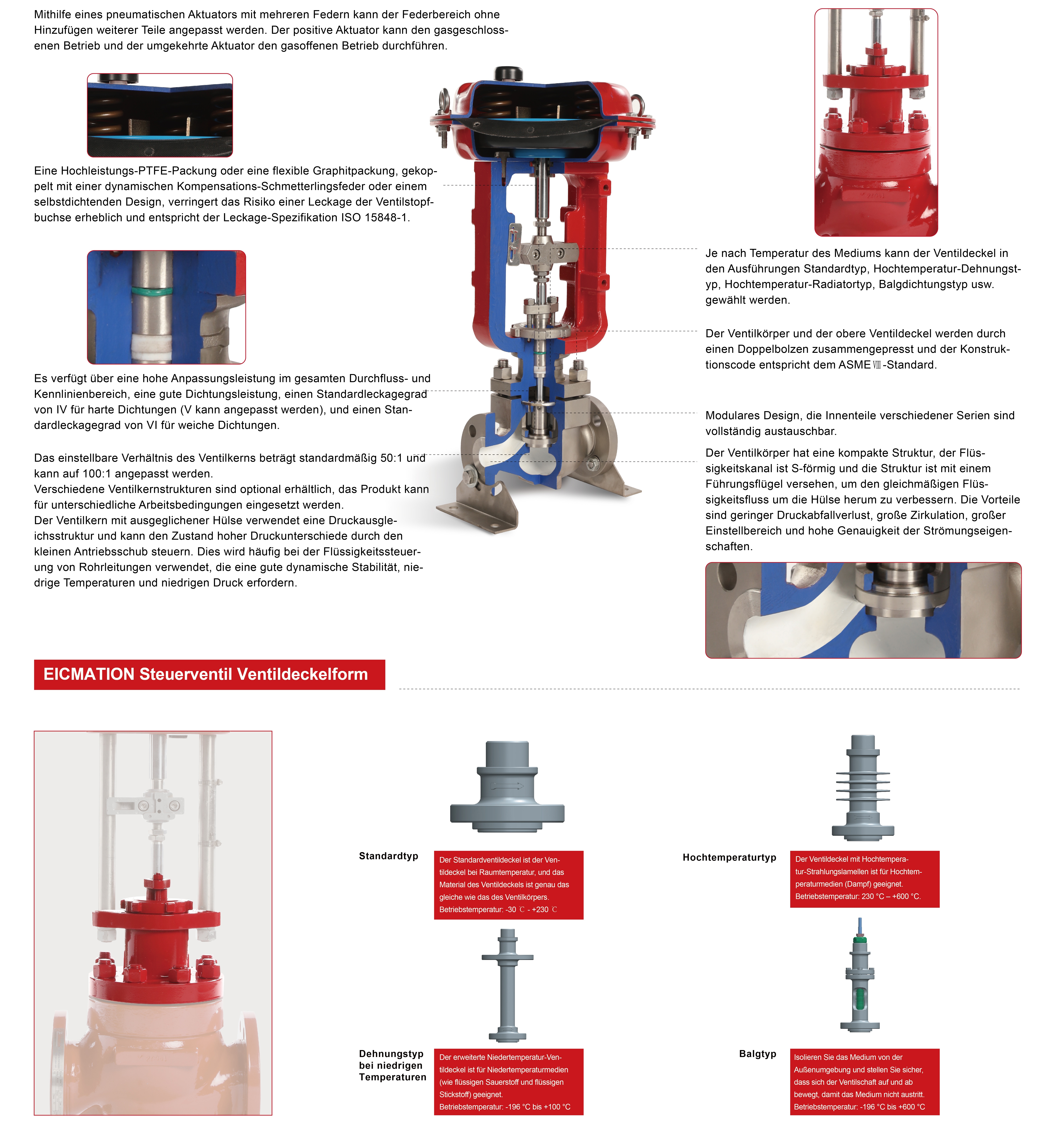

Produktstrukturbeschreibung
Anwendung
