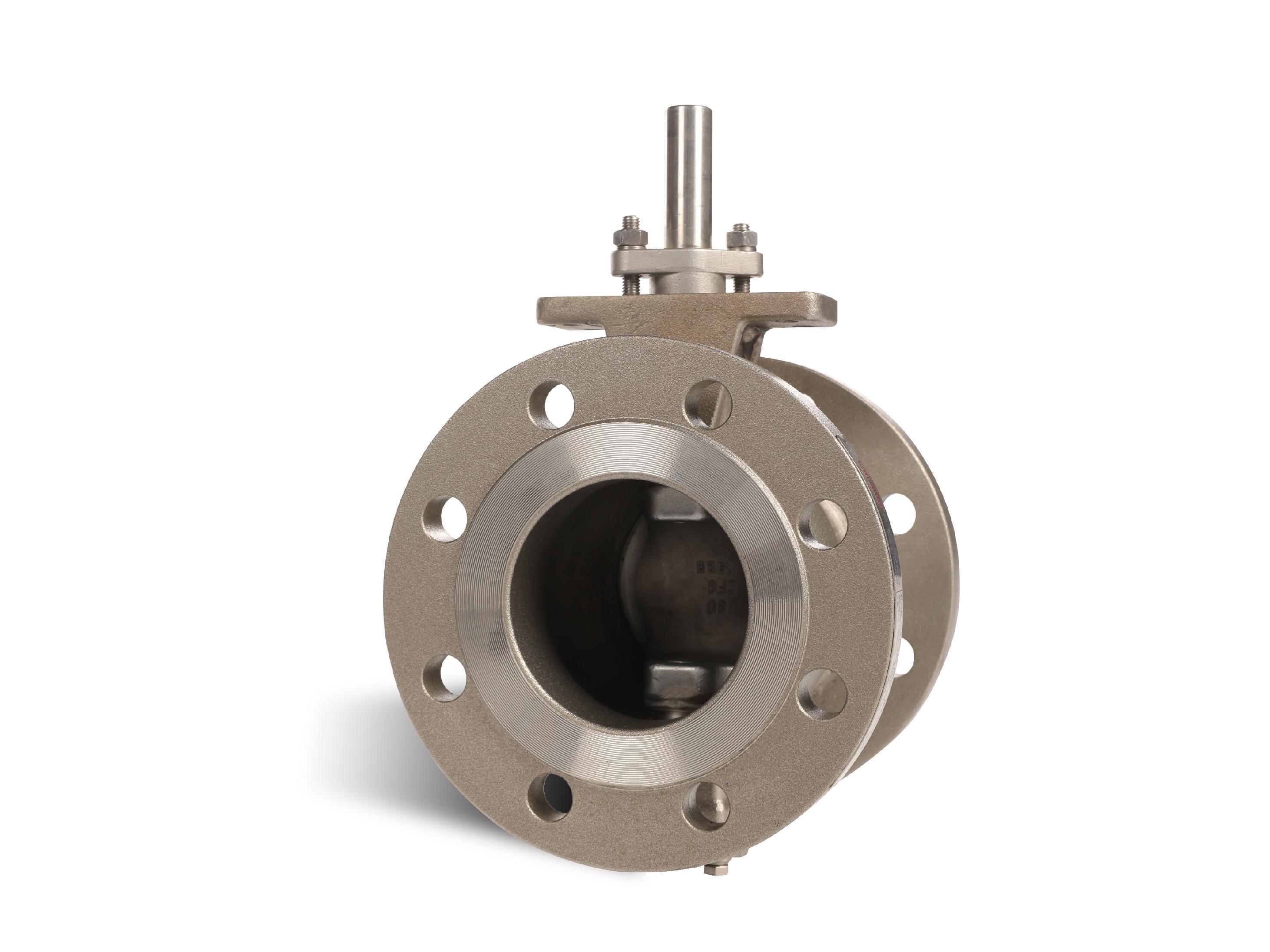

Die BTN-Serie von V-förmigen Kugelhahnventilen verfügt über eine feste Halbkugelstruktur mit optimierten Durchflusseigenschaften und bietet eine hohe Durchflusskapazität. Sie werden hauptsächlich als Regelventile, können aber auch als Absperrventile eingesetzt werden. Der Kugelhahn hat eine V-förmige Aussparung im Ventilkörper. Im geschlossenen Zustand erzeugt die V-förmige Aussparung eine keilförmige Scherwirkung mit dem Ventilsitz. Dies sorgt für eine Selbstreinigung und verhindert ein Festsetzen der Kugel im Ventilsitz durch Schmutzpartikel. Besonders geeignet für die Regelung von Schlämmen, Abwässern und Medien mit Fasern und kleinen festen Partikeln.
Technische Daten
Typ: Festes V-förmiges Halbkugelventil
Nennweite: DN25~DN300
Nenndruck: PN10~100, 150Lb~600Lb
Anschlussart: Flansch
Ventilkörpermaterial: WCB, WCC, WC6, WC9, C5, LCB, LC2, LC3, CF8, CF8M, CF3M usw.
Durchflusseigenschaften: Annähernd gleichprozentig
Leckageklasse: ASME B16.104 Klasse IV (Metallischer Ventilsitz)
ASME B16.104 Klasse VI (Weicher Ventilsitz)
Packung: V-förmige PTFE-Packung, PPL, flexible Graphitpackung usw.

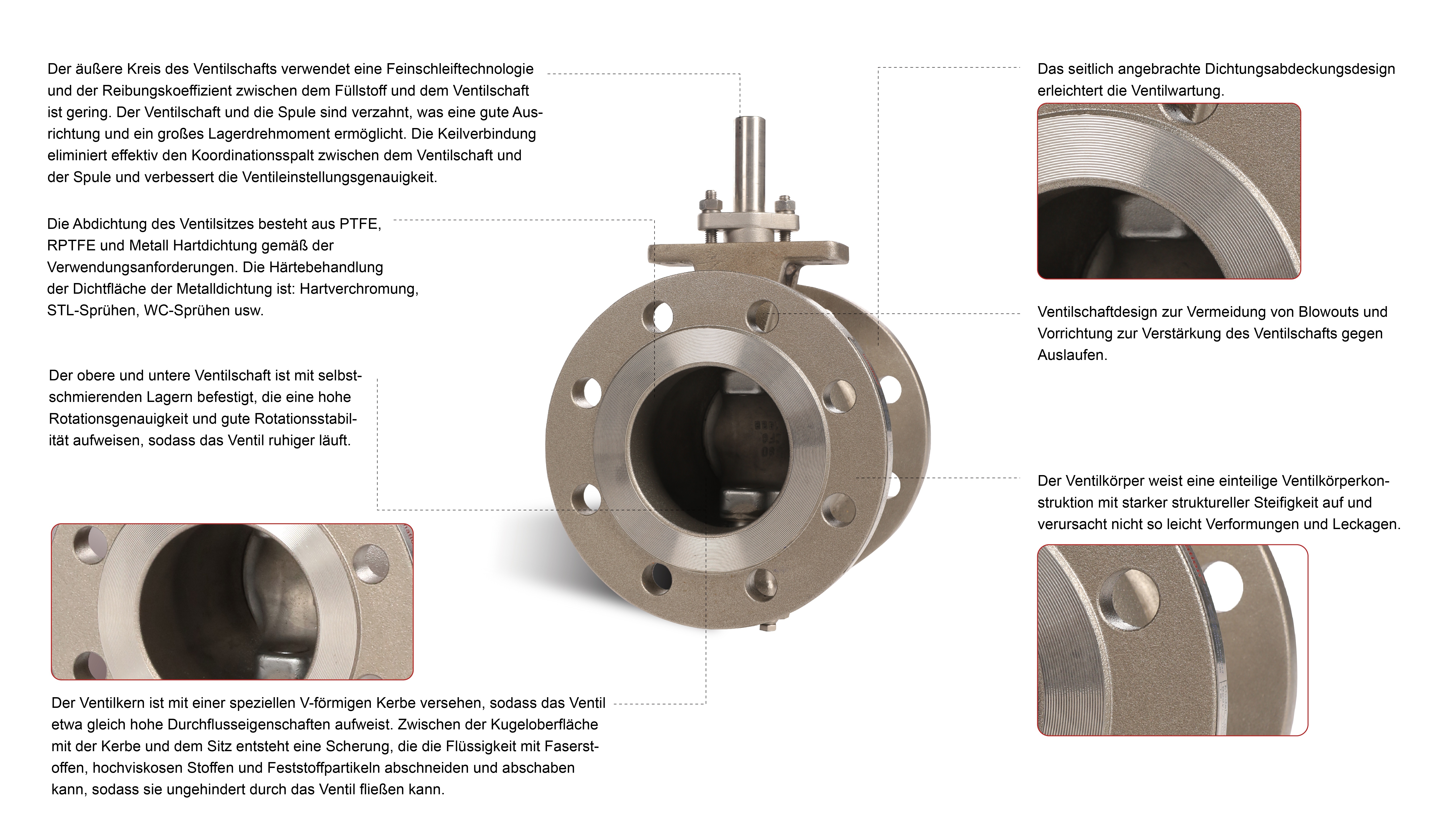

Produktstrukturbeschreibung
Anwendung
